產品名稱：

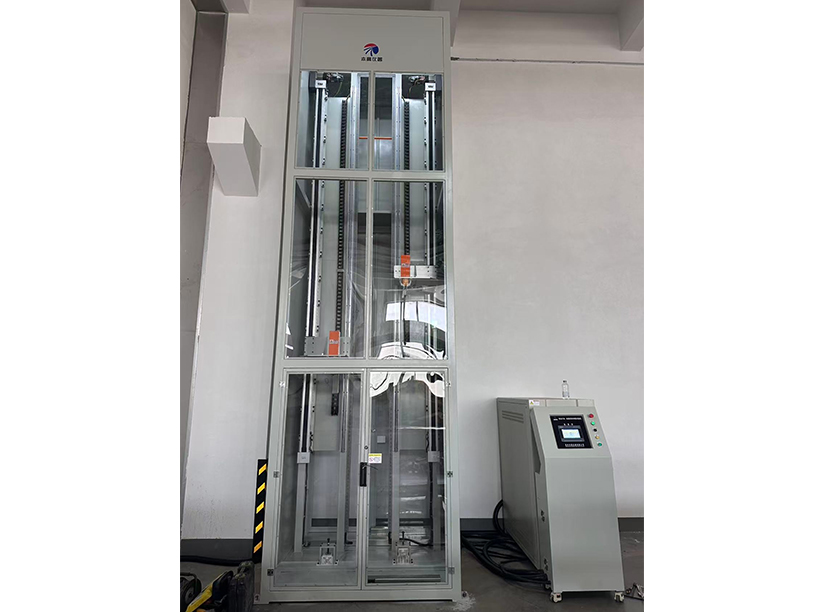

BG5705電纜扭轉伸展試驗機
添加日期：2026-02-09
- 適用范圍：
該試驗機根據GB/T 33594—2025開發的一款模擬液冷直流充電樁電纜在使用過程中移動，扭轉工況的測試設備。具體流程是取成品電纜長度不小于7m，電纜一端固定在裝置底部，并以約10倍電纜外徑的直徑成圈，另一端以適當?shù)姆绞焦潭ㄔ谘b置的移動端，移動端到底部距離約為1m。移動端以0.2m/s的速度上下直線移動，最大行程為4m。移動端向上移動的同時逆著底部電纜卷曲的方向旋轉,移動端向下移動時旋轉方向與向上移動時相反，旋轉速度為5s/圈。移動端上下往復一次為1個循環。試驗過程中導體施加0.1A監視電流。除用戶或制造商另有規定外，推薦試驗進行5000個循環。在整個試驗中試樣不應發生導體斷裂、試驗后檢測電纜表面,不應有開裂以及電纜扭結、鼓包現象。
技術參數：
◆ 試驗機框架：80*80*3.0mm方管，含外封板含及模組固定板
◆ 驅動方式：采用西門子伺服馬達帶動夾具上的試樣同時做拉伸、旋轉 運動，運動模式可以根據測試要求自由定義；
◆ 控制系統：采用西門子觸摸屏+plc
◆ 試驗工位：2 工位，立式安裝
◆ 試樣范圍：Φ10mm～Φ50mm
◆ 試樣長度：7m～10m
◆ 上下移動速度：0～0.5m/s 任意設定；
◆ 速度誤差：6000轉±1rpm；
◆ 速度分辨率：0.1 秒/圈；
◆ 行程：0～4m 可調節；
◆ 位移分辨率：0.05m±0.01m；
◆ 位移精度：≤示值的±0.5%；
◆ 旋轉測試：手動盤繞成圈頂部固定在升降轉盤夾具上，夾具下距試樣底部固定平臺面高度約1米
◆ 旋轉速度：1圈/5秒，升降正反向旋轉自動切換；
◆ 速度分辨率：0.1 秒/圈；
◆ 上下移動導向：云雀直線模組
◆ 總計數器：0～99999任意設定，計數到達設定值時能自動停機。
◆ 導通檢測：DC0.1A信號檢測
◆ 斷線報警功能：斷電自動保留計數功能；記憶實時狀態；斷電防下落功能
◆ 門限開關：安全保護門限開關，運行中開門設備自動停止
◆ 急停開關：在緊急情況下按壓此開關，設備立即停止工作
◆ 保 險 絲：意外短路情況下可以快速熔斷，保護電器元件損壞
◆ 保護接地：設備配有獨立的地線接線柱，能夠?qū)⒃O備外殼與大地重復連接，避免插頭線地線未接通造成觸電事故；
◆ 大電流發生器：電流10～500A，開口電壓0～24V；連接方式：四芯串聯接至回路。2路輸出500A，2路可單獨調整設置
◆ 夾具：旋轉端交叉式多點接觸夾具，固定端尼龍夾座，對護套減輕擠壓
◆ 外形尺寸預估：1.82*1.5*5.9
◆ 電源：AC380V/40A 10kW。
◆ 使用環境：溫度 0～40℃，相對濕度（30～85）%RH
