產品名稱：

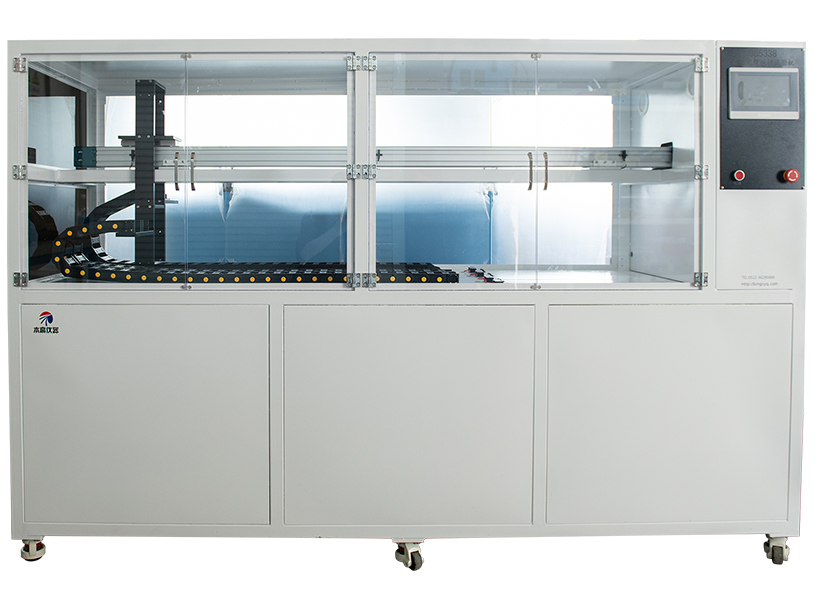

BG5338柔性電纜拖鏈試驗機
添加日期：2026-02-09
- 適用范圍：
拖鏈試驗機適用于檢測TUV、VDE、UL等高柔性電纜反復U型彎曲疲勞試驗。如機器人電纜、柔性電纜、耐彎折柔性電纜、拖鏈電纜、拖鏈彎折、高柔性電纜的反復U型彎曲疲勞試驗。
主要檢測柔性線纜在拖鏈的帶動下，經反復高速U型彎折測試后是否發生短路、絕緣護套是否有龜裂、破損或其它異?，F(xiàn)象。以檢測金屬導體在反復高速U型彎折試驗中承受塑性變形的性能和突顯出來的缺陷。
應用場合：
用于需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。
符合標準：
CRIA 0003-2016 第二部分，3.10.1
主要特點：
控制和設定：試驗速度、試驗次數、試驗行程（1500mm）、試驗結果之鎖定等功能；計數功能；
此機功能設計為前后同步雙軌道運行，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源。
技術參數：
◆ 速度:行程≤0.5m米88次/分鐘，行程0.5米-1米≤60次/分鐘，行程1米-5米≤30次/分鐘（受負載重量及行程長度限制）;
◆ 運行行程:1500mm
◆ 拖鏈數量:4條（每個拖鏈內可同時測試多根電纜）;
◆ 拖鏈彎曲半徑:R25-100（R18/28/55/100）之間標配4組，每組4個 ;
◆ 試樣連接:芯線間串聯，即每組為兩個接線柱;
◆ 計數器:0~9999999次2組:
◆ 通斷8路，斷電信號電壓:DC24V；
◆ 試驗斷線可記錄斷線次數。
◆ 尼龍拖鏈:易損件
◆ 7寸觸摸屏
◆ 伺服電機配合同步帶傳動使傳動更平穩，噪音小等優點
◆ PLC控制單元模塊化，使用壽命長
◆ 外形尺寸:2300mmx760mmx1350mm
◆ 電源:AC220V/AC380V 50/60Hz
